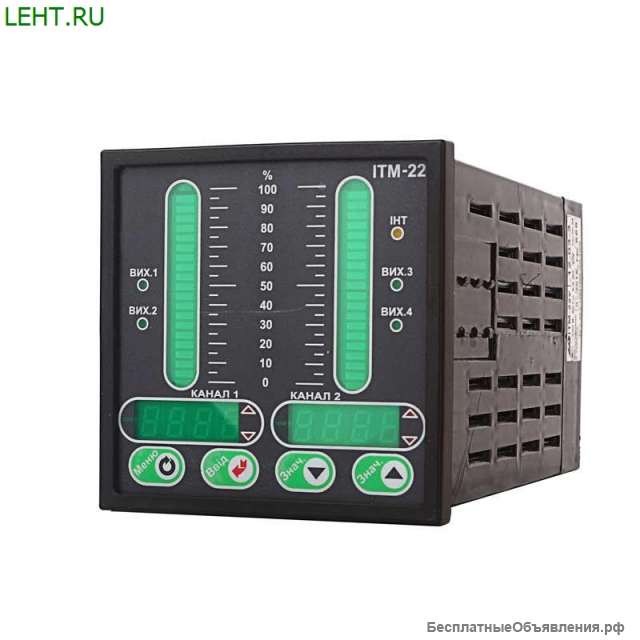

Индикатор микропроцессорный ИТМ-22, ИТМ-20

Описание Двухканальный микропроцессорный индикатор ИТМ
Индикатор микропроцессорный ИТМ-22, ИТМ-20 используется для измерения, контроля и автоматического регулирования двух входных технологиеских параметров (температура, давление, расход, уровень и других физических величин), значение которых может быть преобразовано в унифицированный сигнал.  Обеспечивает управление двухпозиционной и трехпозиционной нагрузкой и исполнительными механизмами.
ИТМ-20 отличается от ИТМ-22 исполнением лицевой панели отсутствием линейных (шкальных) индикаторов.
Область применения
Индикатор индикатор двух параметров с выходными уставками сигнализации минимум и максимум
Двухпозиционное и трехпозиционное регулирование температуры, давления, расхода, уровня и других величин, физическое значение которых может быть преобразовано в унифицированный сигнал
Системы промышленной автоматики
Системы цифровой и линейной индикации технологических параметров
Удаленные устройства связи с обьектом с индикацией
Территориально распределенные и локальные системы управления
Удаленный сбор данных, диспетчерский контроль, управление производством
Функциональные возможности
Подключение к прибору источников унифицированных сигналов
Индикация параметров в технологических единицах
Цифровая калибровка начала шкалы и диапазона измерения
Задание и сигнализация отклонения от уставок минимум и максимум
Тип технологической сигнализации: без запоминания срабатывания, с запоминанием и квитированием
Входной цифровой фильтр аналогововых входов
Извлечение квадратного корня (измерение расхода по перепаду давления)
Линеаризация входного сигнала (по 16 точкам)
Четыре свободно-программируемых дискретных выхода
Программируемая логика работы выходных устройств: больше MAX, меньше MIN, в зоне MIN-MAX, вне зоны MIN-MAX с гистерезисом (относительно уставок MIN-MAX соответствующего дискретного выхода) и обобщенная сигнализация
Сохранение параметров при отключении питания
Защита от несанкционированного изменения параметров
Гальванически разделенный интерфейс RS-485, протокол ModBus (сбор информации, конфигурация)
Количество приборов в сети RS-485: до 255

Технические характеристики
Параметр ИТМ-20/ИТМ-22 ИТМ-22 Количество каналов измерения 2
Гальваническая изоляция трехуровневая (по входу, выходу, питанию)
Период измерения 0,5 сек
Входные сигналы 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>50кОм)
Основная приведенная погрешность измерения ±0,2%
Разрешающая способность цифровой индикации ±0,01%
Разрешающая способность линейной индикации 5%/сегмент или 2,5%/сегмент (с дополнительным мигающим сегментом)
Количество разрядов цифрового индикатора 4 (на каждый канал)
Количество разрядов линейного индикатора: 21 (на каждый канал)
Высота цифр светодиодных индикаторов 10 мм 8 мм
Высота сегмента линейных индикаторов 5 мм
4 дискретных выхода ранзистор ОК 40В 100мА или реле 220В 8А (в зависимости от заказа клеммно-блочного соединителя)
Температура окружающей среды от -40°С до +70°С
Напряжение питания от сети переменного тока ~(220±22)В, (50±1)Гц
Потребляемая мощность не более 8,5 Вт
Корпус (ВхШхГ) щитовой 96х96х185 мм DIN43700, IP30
Монтажная глубина 240 мм
Масса блока не более 0,95 кг







Модфикация Характеристики Склад

Индикатор ИТМ-110С Цифровая индикация
Параметр Значение Точность индикации ±0,01%
Количество разрядов цифрового индикатора 4
Высота цифр светодиодных индикаторов 20 мм

Электрические данные
Параметр Значение Напряжение питания: переменного тока / постоянного тока ~ от 100 В до 242 В, 50 Гц / = от 18 В до 36 В
Потребляемая мощность от сети переменного тока, не более: 6,5 ВА
Ток потребления по питанию 24В, не более: не более 180 мА

Корпус
Параметры Значение Размеры фронтальной рамки) 48 х 96 мм
Монтажная глубина 170 мм max
Вырез на панели (92^+0,8) х (45^+0,8) мм
Масса блока, не более 0,35 кг
Под заказ Индикатор интерфейсный ИТМ-111ВС, ИТМ-111С Цифровая индикация
Параметр Значение Количество цифровых дисплеев 1
Точность индикации ±0,01%
Количество разрядов цифрового индикатора 4
Высота цифр светодиодных индикаторов 8 мм

Линейная индикация
Параметр Значение Количество сегментов линейного индикатора: - ИТМ-111(В)C / - ИТМ-111C 21 (вертикальное положение линейного индикатора) / 31 (горизонтальное положение линейного индикатора)
Тип индикатора сегмент, гистограмма
Точность линейной индикации 5,0% (2,5% - с мигающим сегментом)

Общие характеристики
Параметр Значение Напряжение питания: • переменного тока / • постоянного тока ~ от 100 В до 242 В, 50 Гц / = от 18 В до 36 В
Потребляемая мощность от сети переменного тока, не более: 6,5 ВА
Ток потребления по питанию 24В, не более: не более 180 мА
Размеры фронтальной ИТМ-111С 48 х 96 мм
Размеры фронтальной рамки ТМ-111(B)С 96 х 48 мм
Монтажная глубина 170 мм max
Вырез на панели (92^+0,8) х (45^+0,8) мм
Масса блока, не более 0,35 кг
Под заказ Шестнадцатиканальный индикатор ИТМ-16 Цифровая индикация
Параметр Значение Точность индикации ± 0,01%
Количество разрядов цифрового индикатора 4
Высота цифр светодиодных индикаторов 10 мм

Дискретные входные сигналы
Параметр Значение Количество дискретных входов до 32
Сигнал логического "0" – состояние ОТКЛЮЧЕНО 0-7В
Сигнал логической "1" – состояние ВКЛЮЧЕНО 19-32В
Входной ток (потребление по входу) 10 мА
Гальваническая развязка дискретных входов групповая развязка

Дискретные выходные сигналы
Параметр Значение Количество дискретных выходов до 34
Типы выходов: транзистор ОК / твердотельное реле / выход – оптосимистор до 40В, 100мА / до 220В, 8А / до 60В, 1А
Гальваническая развязка дискретных выходов Выходы гальванически изолированы от других входов и остальных цепей, напряжение гальванической развязки не менее 1500 В
Под заказ Двухканальный микропроцессорный индикатор ИТМ-112 Аналоговый входной сигнал
Параметр Значение Количество аналоговых входов 2
Диапазон изменения входного сигнала унифицированные 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм)
Диапазон изменения входного сигнала напряжения 0-50мВ, 0-75 мВ, 0-200 мВ, 0-1 В, 0-5 В
Диапазон изменения входного сигнала от термопреобразователей сопротивления ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23
Диапазон изменения входного сигнала от термопар ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)
Период измерения, не более 0,1 сек
Гальваническая изоляция трехуровневая (по входу, выходу, питанию)
Период обновления информации на дисплее: не более 0,5 сек
Основная приведенная погрешность преобразования ± 0,2%

Аналоговый выходной сигнал (опция)
Параметр Значение Количество аналоговых выходов 1
Тип выходного аналогового сигнала 0-5 мА (Rн<=2кОм), 0(4)-20 мА (Rн<=500 Ом), 0-10В (Rн>=2кОм)
Основная приведенная погрешность формирования выходного сигнала ±0,2%

Цифровая индикация
Параметр Значение Количество цифровых дисплеев 2
Точность индикации ±0,01%
Количество разрядов цифрового индикатора 4
Высота цифр светодиодных индикаторов 8 мм
Под заказ Двухканальный микропроцессорный индикатор ИТМ-120У Аналоговый входной сигнал
Параметр Значение Количество аналоговых входов 2
Типы входных аналоговых сигналов унифицированные 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом)
Типы входных аналоговых сигналов: напряжения 0-75 мВ, 0-200 мВ, 0-2 В, 0-10В
Типы входных аналоговых сигналов от термопреобразователей сопротивления ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23
Типы входных аналоговых сигналов от термопар ТХК(L), ТХА(K)
Встроенный источник постоянного тока для питания одного пассивного аналогового датчика 21В / 25мА
Основная приведенная погрешность преобразования ± 0,2%
Гальваническая изоляция трехуровневая (по входу, выходу, питанию)
Период измерения, не более 0,1 сек

Аналоговый выходной сигнал
Параметр Значение Количество аналоговых выходов 1
Тип выходного аналогового сигнала 0-5 мА (Rн<=2кОм), 0(4)-20 мА (Rн<=500 Ом), 0-10В (Rн>=2кОм)
Основная приведенная погрешность формирования выходного сигнала ±0,2%

Цифровая индикация
Параметр Значение Количество цифровых дисплеев 2
Точность индикации ±0,01%
Количество разрядов цифрового индикатора 4
Высота цифр светодиодных индикаторов 8 мм

Дискретные входные сигналы
Параметры Значение Количество дискретных входов 2
Сигнал логического «0» - состояние ОТКЛЮЧЕНО 0-7В
Сигнал логической «1» - состояние ВКЛЮЧЕНО 18-30В
Входной ток (потребление по входу), не более 10 мА
Встроенный источник постоянного тока для питания пассивных дискретных датчиков 21В / 25мА

Дискретные выходные сигналы
Параметры Значение Количество дискретных выходов 0 / 4
Типы выходов транзистор ОК до 40В, 100мА
Типы выходов механическое реле (переключаемый контакт) до 250В, 8А переменного тока при резистивной нагрузке до 250В, 3А переменного тока при индуктивной нагрузке (cos?=0,4) от 5В, 10мА до 30В, 5А постоянного тока при резистивной нагрузке
Типы выходов оптосимисторный выход до 300В, 0.7А
Гальваническая развязка дискретных выходов между собой, от входа и остальных цепей (напряжение гальванической развязки не менее 1500 В)
Под заказ Двухканальный микропроцессорный индикатор ИТМ-122У Аналоговый входной сигнал
Параметр Значение Количество аналоговых входов 2
Типы входных аналоговых сигналов унифицированные 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом)
Типы входных аналоговых сигналов: напряжения 0-75 мВ, 0-200 мВ, 0-2 В, 0-10В
